Großschirm Universal Easy 90 mit schnellöffnendem Kurbel-Teleskopsystem
|
|
|
|
|
|
|
|
|
Universal Easy 90 - Schnellöffnendes Kurbelsystem mit Teleskopsystem - mit 90mm Mast
Größen bis 6m rund / 6x6m quadratisch und 5x6m rechteckig
|
|
|
|
|
Der Universal Easy hat ein schnellöffnendes Kurbel-Teleskopsystem.
Durch die intelligente Anordnung der Bauteile öffnet sich dieser Schirm fast selbstständig. Qualitätsgetriebe mit freilaufender Schnellhubspindel aus Edelstahl, mit Fixierung durch Klinkenbolzen. Beim Schließen hebt die Edelstahlspindel die Schirmkonstruktion nach oben an,
so dass darunter stehende Tische und Stühle nicht weggeräumt werden müssen.
Auch hierfür bedarf es nur weniger Kurbelumdrehungen.
|
|
|
|

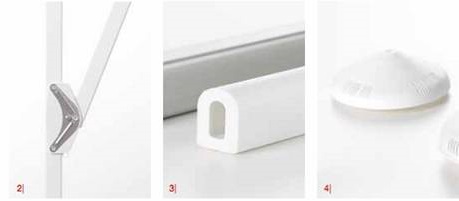

2| Verbindungsgelenk Tragarm / Stützstrebe .
Es ist optisch ansprechend und hält allen Belastungen stand. 2-teiliges Gelenk aus Aluminium-Strangpressprofilen mit 6 mm Stahlachse.
3| Profile
Es werden ausschließlich hochbelastbare Glasfiber-Profile, die speziell für den Einsatz im
Großschirm konzipiert wurden. Abhängig von der Schirmgröße finden Profile mit 20x30x6mm
oder 20x45x6mm Verwendung.
4| Hut mit Entlüftung
Große Form, stoßabsorbierend – Lüftungsschlitze reduzieren Wärmestau oder Windbelastung.
|
|
|
|
5| Endstücke
Wie alle Verbindungsteile sind die gefrästen Endstücke der Tragarme als Aluminium-Formteile
gefertigt und eloxiert. Mit Edelstahlhaken und Gurtband wird daran die Bespannung befestigt.
6| Verbindungsgelenk / Tragarme
Absolut stabil stellen die gefrästen Alugelenke die Verbindung zwischen den Stützstreben aus
stranggepressten Aluprofilen und den hochbelastbaren Tragarmen aus Glasfiberprofilen mit 6 mm
Wandung her.
7| Aluminiumsternteil – formschön und unverwüstlich
In den zweiteiligen gefrästen Sternteilen lagern mit 6 mm Edelstahlbolzen die 8 Stützstreben und
Tragarme. Das 48 mm profilierte Tauchrohr mit Verstärkungsnuten wird sehr exakt geführt.
|
|
|
|
|
|
